کابل افشان 4×4 افشارنژاد خراسان

توضیحات

کابل افشان 4 در 4 افشارنژاد خراسان

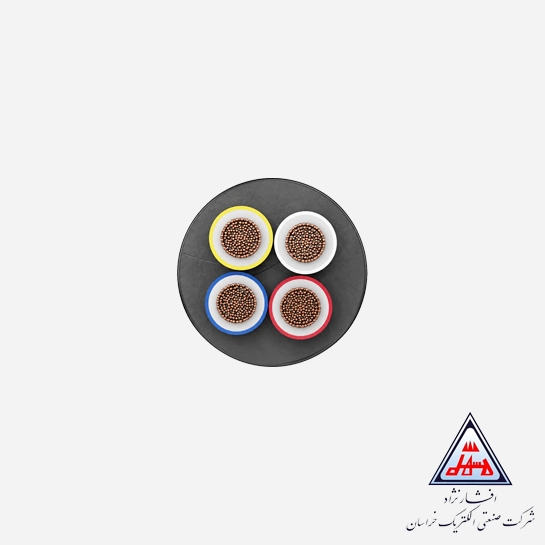

کابل افشان 4 در 4 افشارنژاد خراسان یکی از محصولات سیم و کابل افشارنژاد خراسان است که از چهار رشته هادی مسی افشان با سطح مقطع 4 میلی‌متر مربع برای هر رشته تشکیل شده است. هادی این کابل از مس آنیل‌شده کلاس 5 ساخته می‌شود و انعطاف‌پذیری مناسبی برای عبور از مسیرهای دارای خمیدگی و اتصال به تجهیزات الکتریکی فراهم می‌کند. ساختار کابل شامل هادی مسی، عایق PVC و روکش بیرونی PVC است و ولتاژ نامی آن 300/500 ولت است.

این کابل با ساختار NYMHY و چهار رشته مجزا برای مدارهای برق فشار ضعیف و کاربردهایی که به سه رشته فاز و یک رشته نول نیاز دارند، قابل استفاده است. هر رشته هادی از 56 مفتول مسی با قطر 0.29 میلی‌متر تشکیل شده است. قطر خارجی کابل حدود 12.8 میلی‌متر و وزن آن حدود 287 گرم در هر متر است. انتخاب کابل باید بر اساس جریان مصرفی، طول مسیر، افت ولتاژ و شرایط نصب انجام شود.

مشخصات فنی کابل افشان 4 در 4 افشارنژاد

• برند: افشارنژاد خراسان
• نوع محصول: کابل برق افشان چهار رشته
• ساختار کابل: CU/PVC/PVC
• نوع کابل: NYMHY
• تعداد رشته: 4 رشته
• سطح مقطع هر رشته: 4 میلی‌متر مربع
• جنس هادی: مس آنیل‌شده
• کلاس هادی: کلاس 5 افشان
• تعداد مفتول هر رشته: 56 مفتول
• قطر هر مفتول: 0.29 میلی‌متر
• جنس عایق: PVC
• ضخامت عایق: 0.8 میلی‌متر
• جنس روکش بیرونی: PVC
• ضخامت روکش: 1.4 میلی‌متر
• قطر خارجی کابل: حدود 12.8 میلی‌متر
• وزن هر متر: حدود 287 گرم
• ولتاژ نامی: 300/500 ولت
• ولتاژ تست: 2 کیلوولت
• مقاومت هادی در دمای 20 درجه سانتی‌گراد: حداکثر 4.95 اهم بر کیلومتر
• حداکثر دمای کاری هادی: 70 درجه سانتی‌گراد
• حداکثر دمای اتصال کوتاه: 160 درجه سانتی‌گراد
• محدوده دمای محیط اعلام‌شده: منفی 30 تا مثبت 70 درجه سانتی‌گراد، مطابق شرایط نصب
• رنگ روکش بیرونی: مشکی
• استانداردها: IEC 60227، IEC 60228 و ISIRI 607-5
• مقاومت در برابر گسترش شعله: مطابق IEC 60332-1-2
• نوع بسته‌بندی: قرقره و کلاف
• متراژ قابل سفارش: کلاف یا متری

کاربردهای کابل افشان 4×4 خراسان افشارنژاد

کابل افشان 4 در 4 خراسان افشارنژاد برای تغذیه برخی تجهیزات الکتریکی، ماشین‌آلات سبک، دستگاه‌های سه‌فاز نیازمند نول و مدارهای برق فشار ضعیف مناسب است. هادی مسی افشان کلاس 5، انعطاف‌پذیری مناسبی برای نصب در مسیرهای دارای خمیدگی فراهم می‌کند. بااین‌حال، جریان مجاز کابل به طول مسیر، روش نصب، دمای محیط و نحوه قرارگیری کابل‌ها بستگی دارد و نمی‌توان یک مقدار ثابت را برای تمام شرایط در نظر گرفت. این مدل چهار رشته دارد و در کاربرد سه‌فاز معمولاً برای سه فاز و نول در نظر گرفته می‌شود؛ بنابراین در تجهیزاتی که به هادی ارت حفاظتی نیاز دارند، باید هادی ارت مناسب به‌صورت جداگانه پیش‌بینی شود. همچنین استفاده در فضای باز، محیط مرطوب یا دفن مستقیم باید با توجه به الزامات نصب و حفاظت مناسب بررسی شود.

استانداردهای کابل برق افشان 4×4 افشارنژاد

کابل افشان 4 در 4 افشارنژاد خراسان در مدل سبک NYMHY با هادی مسی افشان و عایق و روکش PVC عرضه می‌شود. استانداردهای معرفی‌شده برای این محصول، الزامات مربوط به کابل‌های دارای عایق PVC، مشخصات هادی و عملکرد کابل را پوشش می‌دهند.

• IEC 60227: الزامات کابل‌های دارای عایق PVC با ولتاژ نامی مشخص
• IEC 60228: الزامات مربوط به هادی‌های کابل و مشخصات الکتریکی آن‌ها
• ISIRI 607-5: استاندارد ملی مرتبط با کابل‌های انعطاف‌پذیر دارای عایق PVC
• IEC 60332-1-2: روش آزمون مقاومت کابل در برابر گسترش شعله در شرایط مشخص

هنگام خرید، مشخصات درج‌شده روی کابل و دیتاشیت همان مدل را بررسی کنید. ولتاژ نامی، ساختار عایق و روکش و کلاس هادی باید با الزامات پروژه مطابقت داشته باشند؛ زیرا کابل افشان سبک NYMHY با ولتاژ 300/500 ولت با کابل قدرت 600/1000 ولت از نظر ساختار و شرایط استفاده یکسان نیست.

قیمت کابل افشان 4 در 4 افشارنژاد

قیمت کابل افشان 4 در 4 افشارنژاد خراسان به نرخ روز مس، هزینه تولید، موجودی بازار و متراژ سفارش بستگی دارد. هنگام مقایسه قیمت سیم و کابل افشارنژاد خراسان، علاوه بر قیمت هر متر، به سطح مقطع هادی، کلاس افشان، ولتاژ نامی و اصالت برند توجه کنید. نوع بسته‌بندی و متراژ خرید نیز ممکن است بر هزینه نهایی سفارش تأثیر بگذارد.

برای استعلام قیمت کابل افشان می‌توانید به فروشگاه فازمتر دات کام مراجعه کنید. این فروشگاه در زمینه عرضه سیم و کابل و تجهیزات الکتریکی فعالیت دارد و امکان بررسی محصولات موردنیاز پروژه را فراهم می‌کند. پیش از ثبت سفارش، قیمت به‌روز، موجودی کالا، متراژ قابل سفارش و شرایط تحویل را بررسی کنید تا خرید مطابق نیاز شما انجام شود.

خرید کابل افشان 4 در 4 افشارنژاد

برای خرید کابل افشان 4 در 4 افشارنژاد خراسان، ابتدا نوع مصرف، جریان موردنیاز، طول مسیر و شرایط نصب را مشخص کنید. این کابل دارای چهار رشته مسی با سطح مقطع 4 میلی‌متر مربع و ولتاژ نامی 300/500 ولت است و برای برخی مدارهای فشار ضعیف کاربرد دارد. اگر قرار است در مدار سه‌فاز استفاده شود، تعداد رشته‌ها و نیاز به نول و هادی ارت حفاظتی باید با طراحی مدار تطبیق داده شود. همچنین انتخاب کابل برای بارهای پیوسته باید بر اساس محاسبات جریان مجاز و افت ولتاژ انجام شود.

فروشگاه فازمتر دات کام گزینه‌ای برای بررسی و تهیه سیم و کابل افشارنژاد خراسان است. برای خرید کابل افشان 4 در 4، می‌توانید قیمت و موجودی را استعلام کنید و متراژ موردنیاز خود را بر اساس طول مسیرهای کابل‌کشی تعیین کنید. پیش از نهایی کردن سفارش، مشخصات فنی محصول را با نیاز پروژه تطبیق دهید و نوع بسته‌بندی و شرایط ارسال را نیز بررسی کنید.
